地質鉱山 掘削 BEST-DX4 ダイヤモンド・コア 掘削リグ フル・ハイドロリック

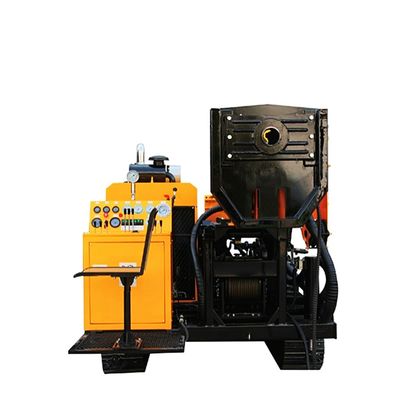

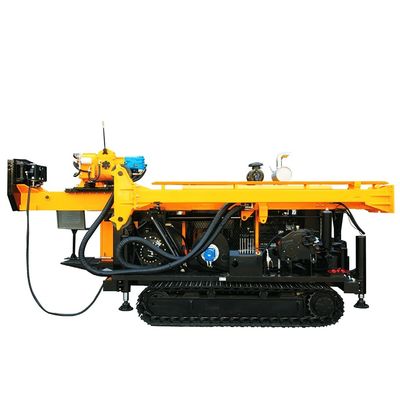

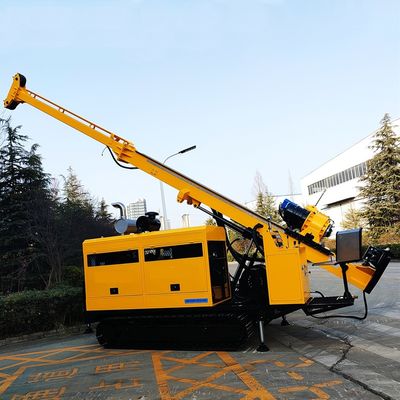

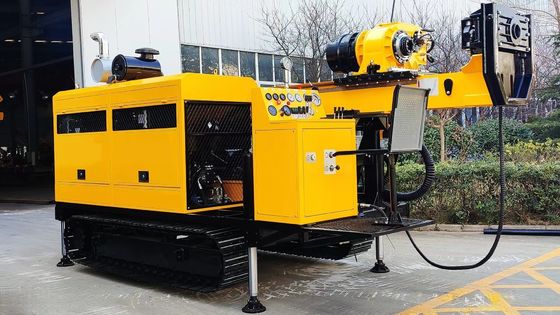

フルハイドロリック・コア・ドリル・リグ BEST-DX4地質鉱山の掘削用

先進国の主要なコアドリルリグは,完全に水力駆動型で,ダイヤモンドの先端を持つワイヤー引くコアの技術を採用しています.このタイプのドリルリグは,ドリルリグ技術および関連機器の分野でも主要な発展傾向です.国内と国際的なトレンドの下,私たちの工場は,ベスト-DX4 フル水力操作コアドリルリグを開発しました.このタイプの掘削装置は輸入製品の代わりとなり,地質学のフィールドに適用できます.鉱山,石炭鉱山,石油,天然ガス,地下水探査

主な技術特性:

1リグはロープ付きのシャーシを採用する.
2. ドリルヘッドはチャック型の構造を採用します. ドリルヘッドの回転は4つの機械的な
水圧圧で調整され,速度が変化し,
スピンドルの高精度回転を達成することができます. 掘削頭はシリンダーによって直接駆動され,設定されます.
横転訳メカニズムで

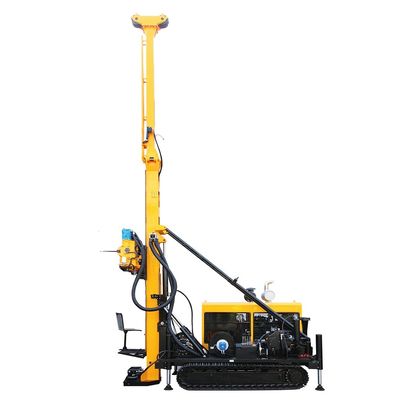

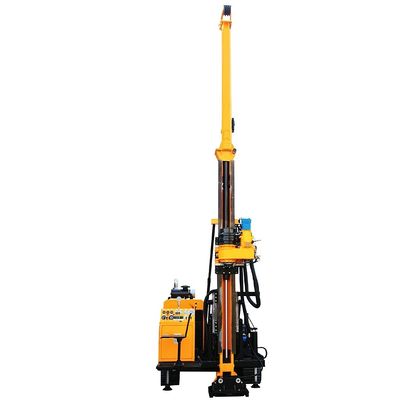

3マストは折りたたみ,輸送と保管に便利で,スライディングタッチ機能があります.
4負荷感受制御を採用し,スピンドルの回転は,
閉ループ回路を搭載した単一モーターで,高効率で動作する.
5マストは,上部と下部にセンターガイドを装備しています.
穴の上の位置で採取される.
6オリフィス 作業 プラットフォーム と 2 層 作業 プラットフォーム で 装備 さ れ た.

わかった

モデル				HYDX-4
ポイント			ユニット
掘削深さ		BQ 棒 (φ55.6mm)	m	1000
		NQ棒 (φ69.9mm)		700
		HQ ロッド (φ88.9mm)		500
		PQ棒 (φ114.3mm)		-
ドリルヘッド容量		回転速度	r/min	0~140~370
				0~450~1145
		マックス トーク	N·m	4200
		スピンドルの穴直径	mm	98
		マックス 持ち上げ能力	kN	150
		マックス 給餌力	kN	60
ディーゼルエンジン		定数電源	kW	132 ((カミングス 6BTA5.9-C180)
		定速	r/min	2200
水力ポンプ	パンプ1	定数圧力	MPa	30
		マックス フロー	L/分	140
	パンプ2	定数圧力	MPa	25
		マックス フロー	L/分	120
	パンプ3	定数圧力	MPa	20
		マックス フロー	L/分	50
	パンプ4	定数圧力	MPa	-
		マックス フロー	L/分	-
	サイドポンプ1	定数圧力	MPa	16
		マックス フロー	L/分	12
	サイドポンプ2	定数圧力	MPa	5
		マックス フロー	L/分	8
マスト		総高さ	m	9
		調整する角度	°	0~90
		掘削角度	°	45~90
		食事 ストロック	mm	3500
		マストの滑り距離	mm	1100
メインホイスト		シングルワイヤの持ち上げ能力	kN	57
		リフティング速度	m/min	38~40
		鋼鉄のロープ	mm	16
		鋼筋 の ロープ の 長さ	m	50
補助ウィンチ		シングルワイヤの持ち上げ能力	kN	12
		リフティング速度	m/min	130~400
		鋼鉄のロープ	mm	6
		鋼筋 の ロープ の 長さ	m	1000
泥ポンプ		マックス 移動	L/分	160
		マックス 圧力	MPa	10
移動速度			km/h	2.5
登る能力			°	30
地球接触圧力比			MPa	0.14
主機の重量			t	9.3
輸送の次元			mm	5100*2200*2450

中国で地質掘削機器の製造センターとして知られるウクシ市に位置するBest Drillingは,2008年から地質掘削機器に特化しています.そして今,この業界で主要な製造者の1つになりました.

ベスト・ドリリングのスタッフは 近い将来 あなたと一緒に働くことを心から期待しています
